Surface Mount 60dB 2250VDC Single Phase Emi Filter

Shenzhen Yanbixin Technology Co., Ltd.
Trust Seal
Verified Supplier
Credit Check
Supplier Assessment
Contact Now

Surface Mount 60dB 2250VDC Single Phase Emi Filter

Brand Name : YBX

Model Number : YB12D2-10A-Q

Certification : cUL,TUV,CQC,CE,ROHS

Place of Origin : China

MOQ : 100PCS

Price : Negotiable

Payment Terms : T/T

Supply Ability : 50000 Piece/Pieces per Month

Delivery Time : 10-20 days

Packaging Details : 56.5*28.5*22.5cm(one box)

Package Type : Surface Mount

Line to Line : 1450VDC

Line to Ground : 2250VDC

Rated Voltage Max. : 250VAC,50/60Hz

Operating frequency : DC to 400Hz

Climatic category : -25°C~+85°C(25/85/21)

Flammability corresponding to : UL 94V-0

Transfer Function : Low Pass

Rated Current : 1~10A

TYPE : YB12D2-10A-Q

Contact Now

Surface Mount 60dB 2250VDC Single Phase Emi Filter



10A Low Leakage Current Single Phase Low Pass EMI Filter for Medical Equipment



Typical Applications:



1. Office Equipment: Printers; photocopiers; fax machine; computer etc
2. Household Equipment: Soymilk; coffee machine; Microwave etc
3. Single Phase Motor Drive,Power Supply,Led Drive,
4. Other : Biological safety cabinets;Air sterilizer;Sterilizer;Diagnostic System;Water Purifier;Fitness Equipment etc
4. B type for Medical Equipment



Technical Specification:



Item Power line Filter
Model Power line Filter YB-D2
Transfer Function Low Pass
Package Type Surface Mount
Nominal Center Frequency 10K-30MHZ
Insertion Loss 60dB~90dB
Input Impedance 50Ω
Rated Voltage 115V/250V
Rated Current 1~10A
Environmental Temperature 40°C
Temperature Range 25 / 085 / 21
Operating Frequency 50/60HZ
Line to Line 1450VDC
Line to Ground 2250VDC
Maximum Leakage Current 250VAC/60HZ 0.8mA Max
MOQ 100pcs
Price USD1~8.3/Meter
Lead Time 5~20 weekday



Features:



-- YB-D series



-- Rated current 1-50A



-- There are a variety of parts and combinations to meet different customer's EMC tests.



-- General purpose/high performance/excellent performance.



-- Medical equipment(R5)series



Rule of Nomination:



YB 12 D2 - 10A - Q ( R 5 )

¦ ¦ ¦ ¦ ¦ ¦

circuit case current connection optional



Tabulates:

Model No. Rated Current
@40°C


Terminal Options* Bleeder resistor(optional) Leakage current 250V/50Hz

Electrical Schematic Rated Voltage(V)  Operating Frequency(Hz)

Surface Mount 60dB 2250VDC Single Phase Emi Filter Surface Mount 60dB 2250VDC Single Phase Emi Filter Surface Mount 60dB 2250VDC Single Phase Emi Filter Surface Mount 60dB 2250VDC Single Phase Emi Filter
YB12D2-1A 1A Q S W - - <0.8mA Fig.1 115/250V 50/60Hz
YB12D2-2A 2A Q S W - - Fig.1
YB12D2-3A 3A Q S W - - Fig.1
YB12D2-4A 4A Q S W - - Fig.1
YB12D2-6A 6A Q S W - - Fig.1
YB12D2-8A 8A Q S W - - Fig.1
YB12D2-10A 10A Q S W - - Fig.1
YB12D2-15A 15A Q S - - - Fig.1
YB12D2-20A 20A Q S - - - Fig.1
YB12D2-30A 30A - S - - - Fig.1
YB12D3-1A 1A Q S W - - Fig.1
YB12D3-2A 2A Q S W - - Fig.1
YB12D3-3A 3A Q S W - - Fig.1
YB12D3-4A 4A Q S W - - Fig.1
YB12D3-6A 6A Q S W - - Fig.1
YB12D3-8A 8A Q S W - - Fig.1
YB12D3-10A 10A Q S W - - Fig.1
YB12D3-15A 15A Q S - - - Fig.1
YB12D3-20A 20A Q S - - - Fig.1
YB12D4-30A 30A - S T - - Fig.1


Medical Type Tabulates:

Model No. Rated Current
@40°C
Terminal Options Bleeder resistor(optional)R(MΩ) Medical equipment
5
Leakage current 250V/50Hz Electrical Schematic

Rated Voltage(V)  Operating Frequency(Hz)

Surface Mount 60dB 2250VDC Single Phase Emi Filter Surface Mount 60dB 2250VDC Single Phase Emi Filter Surface Mount 60dB 2250VDC Single Phase Emi Filter Surface Mount 60dB 2250VDC Single Phase Emi Filter
YB12D2-1A 1A Q S W - 1 5 <5μA Fig.2 115/250V 50/60Hz
YB12D2-2A 2A Q S W - 1 5 Fig.2
YB12D2-3A 3A Q S W - 1 5 Fig.2
YB12D2-4A 4A Q S W - 1 5 Fig.2
YB12D2-6A 6A Q S W - 1 5 Fig.2
YB12D2-8A 8A Q S W - 1 5 Fig.2
YB12D2-10A 10A Q S W - 1 5 Fig.2
YB12D2-15A 15A Q S - - 1 5 Fig.2
YB12D2-20A 20A Q S - - 1 5 Fig.2
YB12D2-30A 30A - S - - 1 5 Fig.2
YB12D3-1A 1A Q S W - 1 5 Fig.2
YB12D3-2A 2A Q S W - 1 5 Fig.2
YB12D3-3A 3A Q S W - 1 5 Fig.2
YB12D3-4A 4A Q S W - 1 5 Fig.2
YB12D3-6A 6A Q S W - 1 5 Fig.2
YB12D3-8A 8A Q S W - 1 5 Fig.2
YB12D3-10A 10A Q S W - 1 5 Fig.2
YB12D3-15A 15A Q S - - 1 5 Fig.2
YB12D3-20A 20A Q S - - 1 5 Fig.2
YB12D4-30A 30A - S - T 1 5 Fig.2

Surface Mount 60dB 2250VDC Single Phase Emi Filter*Q: Fast-on 6.35x0.8mm Surface Mount 60dB 2250VDC Single Phase Emi FilterS: Screw lug Surface Mount 60dB 2250VDC Single Phase Emi FilterW: UL1015 18awgSurface Mount 60dB 2250VDC Single Phase Emi FilterT: Terminal block



Electrical schematic:

Surface Mount 60dB 2250VDC Single Phase Emi Filter

Fig.1 Standard type



Surface Mount 60dB 2250VDC Single Phase Emi Filter

Fig. 2 R5 type

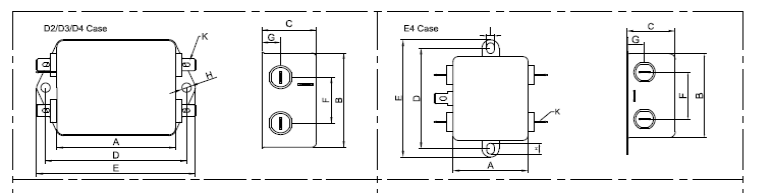

Mechanical Dimension(Unit: mm)



Surface Mount 60dB 2250VDC Single Phase Emi Filter

Case A B C D E F G H I J K L
D2 51 51 21 63 72 27 10 4.5     6.3*0.8
D3 63 51 29 75 85 25 10 5     6.3*0.8
D4 63 51 38 75 85 27 15.5 4.5     6.3*0.8
Tolerances
公差
±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.15 ±0.15   ±0.15 ±2


Insertion loss table(In 50ohm system according IEC/CISPR No.17)

Common mode -------- differential mode

                        1A

                                                                                           3A

Surface Mount 60dB 2250VDC Single Phase Emi Filter Surface Mount 60dB 2250VDC Single Phase Emi Filter



                         6A

                                                                                         8A

Surface Mount 60dB 2250VDC Single Phase Emi Filter Surface Mount 60dB 2250VDC Single Phase Emi Filter



                          10A

                                                                                            20A

Surface Mount 60dB 2250VDC Single Phase Emi Filter Surface Mount 60dB 2250VDC Single Phase Emi Filter



                          30A

Surface Mount 60dB 2250VDC Single Phase Emi Filter
